支架氧化铝砂工艺

2022-04-13 17:04:00
sandmaster
原创
563


1.氧化铝砂进行定向的喷砂处理可以去除氧化层,平滑表面缺陷并改善外围支架的表面质量。支架的受损区域很脆,但基础材料镍钛诺却具有延展性。氧化铝喷砂磨料使用去氧化层,并且对韧性基体的侵蚀最小,从而在支架撑杆的整个长度上形成均匀的表面光洁度。自1990年代中期以来,这种用于支架表面处理的方法已成为业界的标准

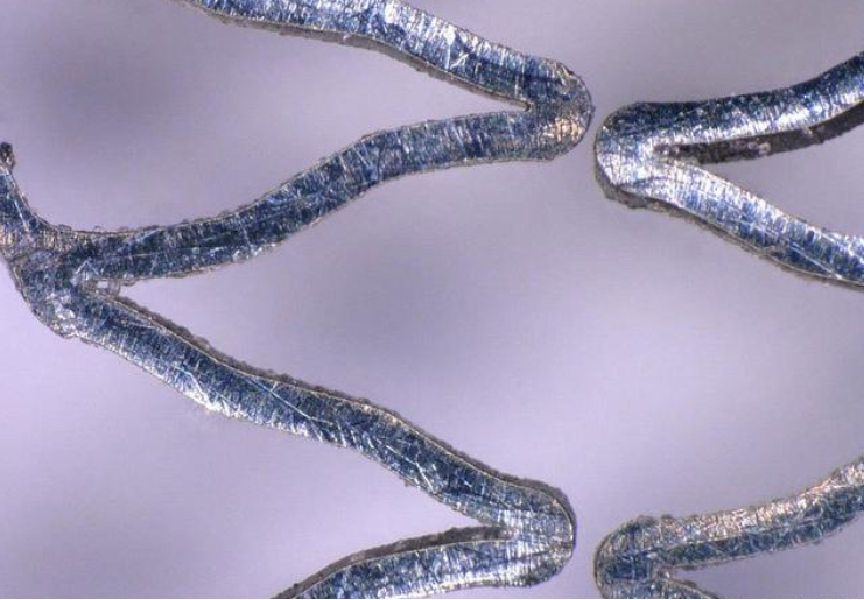

未喷砂的支架

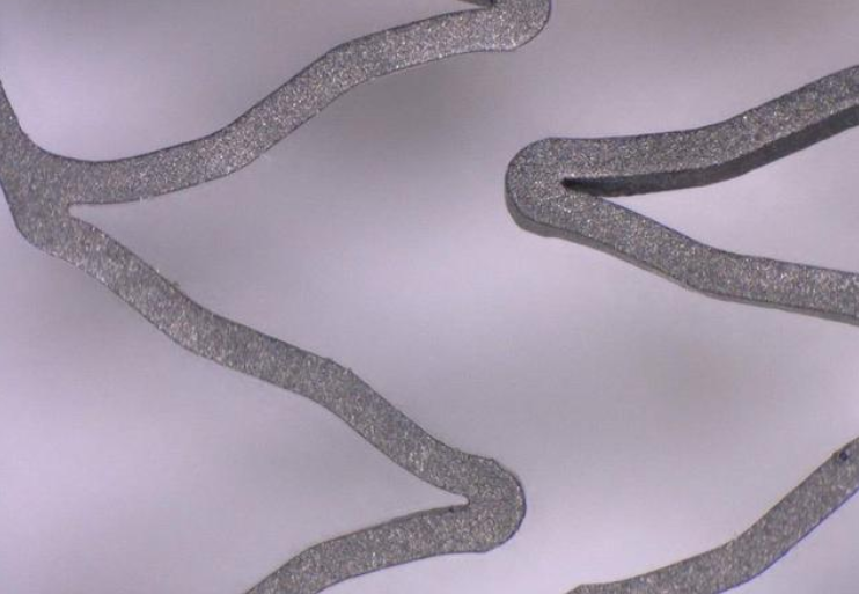

喷砂后的支架




2.氧化铝磨料喷砂工艺前后对比

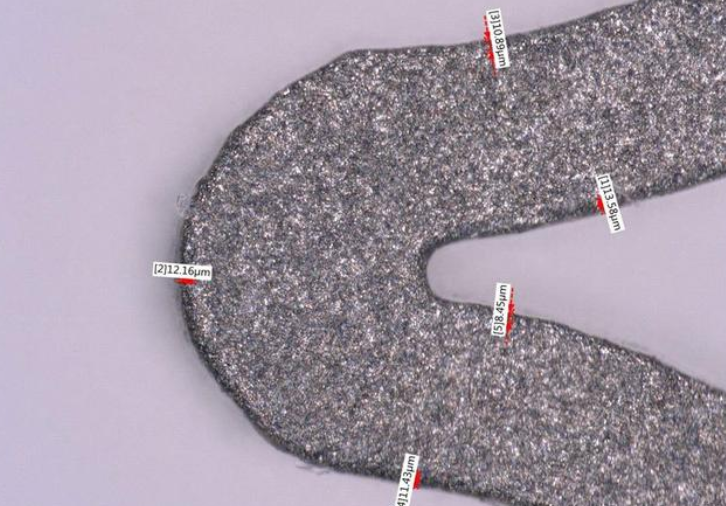

氧化铝磨料喷砂后边缘倒圆角不光滑

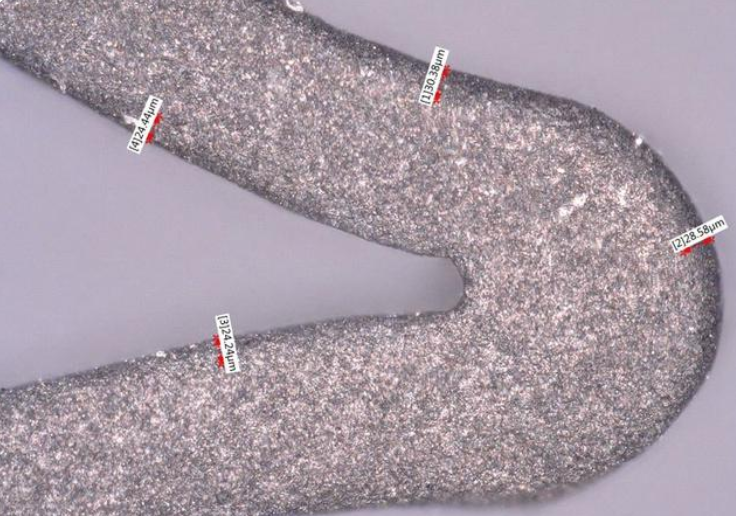

经过玻璃珠喷砂后倒角弧度更光滑





3.用氧化铝砂喷砂后后续再用玻璃珠喷砂的好处:


  • 外径和内径转角处的半径可以实现,而所需的附加材料去除最少。


  • 半径的大小可以有效地控制,因为它是基于圆形磨料,玻璃珠的大小和速度的。


  • 可以控制具有附加半径的支架区域。


  • 通过机械加工表面,有助于保持支架的疲劳寿命。




4.氧化铝砂工艺




  • 最近的支架设计和医疗植入物要求更大的边缘倒圆角。圆形边缘降低了被植入物卡住,其他风险的可能性。氧化铝微喷丸的半径为5-15 m,但新的几何尺寸指定为接近25 m。该半径可以通过三种途径实现:延长喷砂周期,使用更大尺寸的氧化铝或完全使用其他磨料。


  • 通过测试,我们了解到更长的喷砂周期可以去除更多的团块,而较大尺寸的氧化铝会产生过于粗糙而无法抛光的表面。毕竟,氧化铝颗粒的形状为块状,边缘稍尖。这给了我们一个可行的选择:尝试使用其他类型的磨料


  • 为了克服这一障碍,我们测试了几种类型的介质,发现用玻璃珠喷砂可以在拐角处形成所需的半径(最大30 m),而不会除去设备的额外质量。结果是氧化铝的质量提高了十倍。


  • 下面的事例说明了结果的差异。用氧化铝喷砂处理过的样品的半径仅为8-13 m,而用玻璃珠喷砂处理过的样品的半径为24-30 m。



4.用氧化铝砂喷砂后后续再用玻璃珠喷砂的好处:

外径和内径转角处的半径可以实现,而所需的附加材料去除最少。
半径的大小可以有效地控制,因为它是基于圆形磨料,玻璃珠的大小和速度的。
可以控制具有附加半径的支架区域。
通过机械加工表面,有助于保持支架的疲劳寿命。




5.玻璃珠磨料:


玻璃珠磨料通常用于必须保持严格公差的喷丸处理应用中。玻璃珠对支架表面进行喷丸处理,不会去除任何材料或数量可忽略不计的材料。如下所示,玻璃珠的尺寸很重要。

玻璃珠的尺寸越大;边缘越圆。

玻璃珠有35 ,50 和100 两种。让我们看一下使用每种尺寸的样本测试的结果。

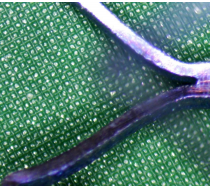

此处显示的未喷砂的支架表面(500x)边缘锋利,并受到制造损坏。半径范围仅为3-8 m。
